产品概述

T-GHT300适用于检测空气环境中的温度与湿度，例如地下车库，商场，隧道，办公大厦和通风系统等。出厂默认输出4-20mA 模拟电流信号，适用于任何电子监控, DDC/PLC 自动监控系统。

产品特点

◆ 4-20mA /0-10V , Modbus Rs485输出可选

◆ 瑞士Sensirion传感器，测量精准

◆ 反向极性被保护

◆ 长期持续监测 ，稳定性好

◆ 优良防尘效果

参数规格

◆ 工作电压: 12-24VDC

◆ 输出信号: 4-20mA /0-10V，Modbus Rs485输出可选

◆ 检测量程：温度-20～60℃（标配0～50℃），  湿度：0～100%RH

◆    检测精度: 温度±0.5℃，  湿度：±4.5%RH (25℃，0～95%RH 无凝露 )

◆ 长期稳定性: 湿度< 1%RH/y    温度<0.1℃/y

◆ 响应时间: <5s(1m/s风速)

◆ 工作环境：-20～60℃ ，0～95%RH（无凝露）

◆ 储存环境: 5～50℃

◆ 工作压力范围: 标准大气压 ± 10%

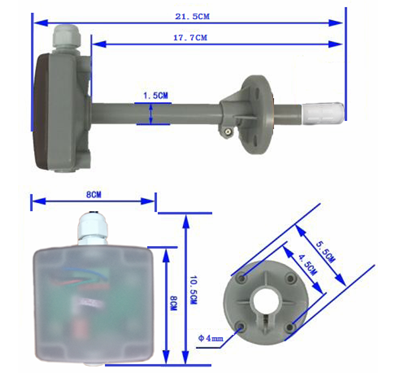

产品尺寸

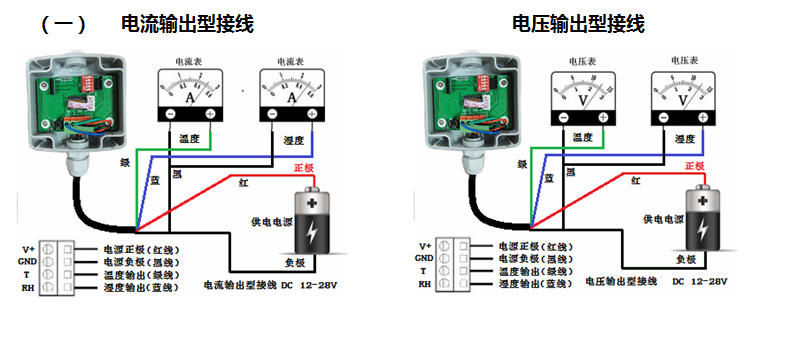

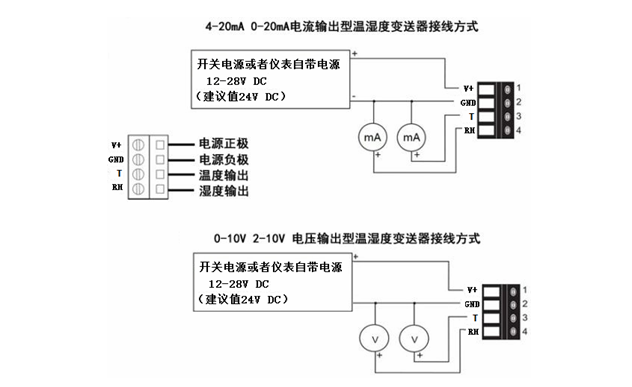

接线说明

（二） RS485数字输出接线

红线：接电源正（+），供电电压12～24VDC+            黑线：接电源负(-)

绿线：RS485通讯A+

蓝线：RS485通讯B-

注意事项

1、安装前首先检查仪器外壳是否完好，如已损坏请勿安装。

2、安装接线时要切断或者关闭电源，切勿带电接线。

3、不能应用于含有腐蚀性气体的环境中，腐蚀性气体会损坏传感元件。

4、不能在超高温和高湿凝露的环境下工作，工作温度-20～60℃，工作湿度0 ～ 95%（无结露）。

测量值与信号输出值换算

（1）电流型输出信号转换计算

 例如量程-20～+80摄氏度，4-20mA输出，当输出信号为12mA时，计算当前温度值。此温度量程的跨度为100℃，用16mA电流信号来表达，100℃/16mA=6.25℃/mA，即电流1mA代表温度变化6.25℃. 测量值12mA-4mA=8mA.  8mA*6.25℃/mA=50℃。50+（-20）=30℃，当前温度为30℃。

（2）电压型输出信号转换计算

  例如量程-20～+80摄氏度，0-10V输出，当输出信号为5V时，计算当前温度值。此温度量程的跨度为100℃，用10V电压信号来表达，100℃/10V=10℃/V，即电压1V代表温度变化10℃.  测量值5V-0V=5V.  5V*10℃/V=50℃。50+（-20）=30℃，当前温度为30℃。
