价格 元
产品简述：FTS-CO2分体式二氧化碳测控组合，采用CO2变送器(探头)跟控制器组合方式，专供蘑菇房等高湿度环境，可选配温湿度检测，长期使用稳定可靠，深受广大用户好评。 测控仪分两种型号，单一检测二氧化碳气体：FTS-CO2型，二氧化碳温度湿度三合一检测：FTS-CO2-HT型。
分体式二氧化碳测控组合简介
FTS-CO2分体式二氧化碳测控组合，采用CO2变送器(探头)跟控制器组合方式，专供蘑菇房等高湿度环境，可选配温湿度检测，长期使用稳定可靠，深受广大用户好评。
测控仪分两种型号，单一检测二氧化碳气体：FTS-CO2型，二氧化碳温度湿度三合一检测：FTS-CO2-HT型。
一、变送器/探头简介
CO2变送器采用红外传感器技术，检测空气中的二氧化碳气体含量，并将数据传回控制器。
探头结构设计独特：结构上采用传感器气室与外界气体直接进行交换，使外界气体直接进入传感器小腔体而不是变送器大壳体中，合理而又科学地保证了变送器的反应速度；再加上壳体的密封性，使变送器整体防护效果显著，被广泛应用到蘑菇房等高湿度环境中，获得广大用户好评。
探头/变送器技术参数
|
项目 |
说明 |
备注 |
|
工作电压 |
12-24VDC |
由控制器供电 |
|
检测对象 |
空气环境中的二氧化碳气体 |
温度、湿度检测可选配 |
|
检测方式 |
自由扩散式 |
|
|
安装方式 |
壁挂式 |
安装距地1.5-2.0米 |
|
CO2传感器 |
采用红外传感器技术 |
采用分析仪器常用的铝管直通结构设计，测量精度高，反应速度快，性能稳定可靠 |
|
温湿度传感器 |
瑞士Sensirion传感器 |
|
|
检测量程 |
二氧化碳：0-5000ppm（标配） 温度：0～50℃ （标配） 湿度：0～100%RH |
CO2其他检测量程：0-8000ppm，0-10000ppm, 0-2%VOL, 0-5%VOL等需订制，最大量程为0-5%VOL |
|
检测精度 |
二氧化碳：±30ppm +3％F.S 温度: ±0.5℃， 湿度: ±3%RH |
20℃, 40%-70%RH环境下 |
|
分辨率 |
二氧化碳1ppm 温度0.1℃， 湿度0.1%RH |
|
|
输出信号 |
Modbus RS485数字信号 |
与控制器进行RS485数字通讯 |
|
功率 |
最高3.0W(瞬间), 平均0.9W |
|
|
响应时间 |
T90 < 60秒 |
|
|
工作条件 |
0～50℃， 相对湿度≤95%RH（无凝露） |
|
|
产品寿命 |
正常使用条件下，预期3-5年 |
|
|
处形尺寸 |
118×85×42mm (检测二氧化碳) 118×115×42mm（二氧化碳、温湿度） |
|
|
质量 |
200g |
|
二、控制器简介
控制器工作电压220VAC，可为CO2变送器(探头)提供24VDC供电，接收变送器传回的数据并通过液晶屏幕显示，输出两路有源控制电压为新风机供电，继电器触点容量：220V/5A。
可以根据CO2浓度变化来控制新风机的开启和关闭，可自由设定报警点（开启新风机）和报警解除点（关闭新风机）。
控制器外形尺寸140×110×51mm，壁挂式安装，安装简单方便。

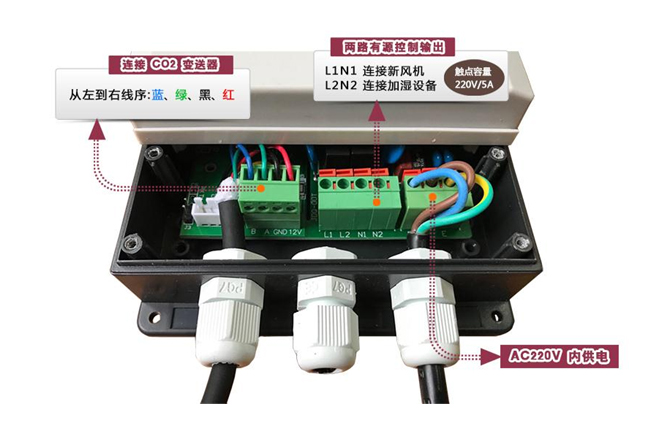

1、控制器端子符号：
L： AC220V 接火线 N：接零线 E: 接地线
L1/ N1: 二氧化碳控制输出
L2/ N2: 温度（或湿度）控制输出
12V: 24V+外供电输出 （接变送器红线）
GND: 24V-外供电输出 （接变送器黑线）
A： RS485数字通讯输出A+（接变送器绿线）
B： RS485数字通讯输出B-（接变送器蓝线）
2、变送器/探头四芯线缆
红线：电源正（+） 接控制器端子12V
黑线：电源负(-) 接控制器端子GND
绿线：RS485通讯A+ 接控制器端子A
蓝线：RS485通讯B- 接控制器端子B
***其他说明及注意事项：
◆ 变送器与控制器之间通讯方式为RS485数字通讯，连接线缆为四芯线。
◆ 关闭电源安装：安装接线时注意关闭电源，电路为强电压，切勿带电接线。
◆ 安装位置：建议将变送器安装在距离地面1.5-2.0米位置；不要安装在空调或风扇直接吹到的地方；不要安装在阳光直射处、发热设备旁边。
◆ 怎样接线：用螺丝刀对准端子顶部一字型位置按下，将线缆伸入接线槽内，松开螺丝刀即可。
