产品简介

YTJ-220系二氧化碳测控一体机，采集空气环境中的二氧化碳、温度、湿度、光照度数值，可以根据二氧化碳浓度的变化和时间来控制二氧化碳施放系统/或新风系统的开启和关闭，可自由设定报警值（开启控制设备）和报警解除值（关闭控制设备）。



仪器出厂标配输出两路有源控制电压AC 220V，为二氧化碳施放系统/或新风系统等设备供电；可选配Modbus RS485总线数字信号输出或一路4-20mA模拟电流信号输出。



仪器配置时钟分时控制功能，可以分时段控制二氧化碳施放系统/或新风控制系统的开启和关闭，用户可根据自身情况自由设定控制时段。



产品型号分类：单一测控二氧化碳：YTJ-220-CO2型，二氧化碳温度湿度三合一检测控制：YTJ-220-2HT型, 二氧化碳光照度温度湿度四合一检测：YTJ-220-2GHT型。



产品特点

◆ 集检测与控制功能于一体，工作电压AC 220V，使用方便；



◆CO2传感器采用红外技术，采用分析仪器常用的铝管直通结构，测量精度高，响应速度快；



◆ 温湿度传感器采用瑞士进口Sensirion传感器，性能稳定可靠；



◆ 产品外壳体全封闭设计，防护性能优良，应用领域广泛；



◆ 二氧化碳温度湿度光照度四合一检测、显示与控制，技术稳定可靠；



◆ 内置分时控制器，全天分时段控制，更具智能化和人性化；



◆ 输出信号：1、两路有源控制信号220V/5A（标配） 2、Modbus RS485数字信号（可选）



应用领域

温室大棚、蘑菇房、花卉种殖、畜牧养殖、矿山、地下矿井、隧道内的二氧化碳气体浓度检测与控制，广泛应用于各种空气环境中。





技术参数

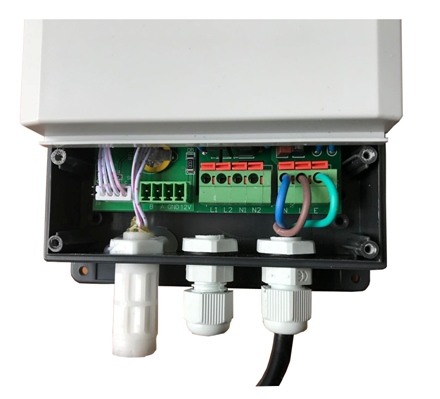

测控一体机接线说明

端子符号/字母释义：

L： AC220V 接火线               N：接零线         E: 接地线
L1/ N1: 二氧化碳控制输出       L2/ N2:  温度（或湿度）控制输出
A： RS485通讯输出A+           B： RS485通讯输出B-
特别提醒注意：接线端子为有源常开触点输出，强电压，切勿带电接线。  触点容量为5A（触点接入为AC220V电流回路时，允许设备功率为1100 X 80% = 880W）。

注意事项：

1、关闭电源安装：安装接线时要切断或者关闭电源，电路强电压，切勿带电接线。
2、安装位置：二氧化碳比重比空气略大，建议仪器安装在距地面1.5-2.0米左右的位置；不能装在空调或风扇能直接吹到的地方；也不能安装在阳光直射处、发热设备旁边、角落等处。
3、怎样接线：用螺丝刀对准端子顶部一字型位置按下，将线缆伸入接线槽内，松开螺丝刀即可。
